Apa Itu Class Diagram? Ini Pengertian dan Fungsinya Dalam Dunia Pemrograman – Saat ini dunia pemrograman sedang naik daun, banyak orang yang mulai tertarik untuk mempelajarinya.
Salah satu hal yang sangat penting untuk dipelajari dalam dunia pemrograman adalah class diagram.
Lantas, apa itu class diagram? Buat kamu yang penasaran, jangan lupa untuk cek informasi selengkapnya dalam ulasan di bawah ini.
Apa Itu Class Diagram?
Daftar Isi
Daftar Isi
Banyak orang yang bercita-cita menjadi programmer, meskipun bidang ini memiliki kesulitan yang tinggi.
Untuk menjadi seorang programmer handal dan bermimpi bekerja di perusahaan teknologi ternama, tentu bukanlah hal mudah.
Ada banyak sekali hal yang perlu kamu persiapkan, termasuk mempelajari class program.
Bagi sebagian orang apalagi yang sudah expert dalam bidang IT, istilah ini mungkin terdengar sudah tidak asing lagi.
Namun, bagi kamu yang belum mengetahuinya maka jangan khawatir karena dalam artikel ini Mamikos akan menjelaskannya secara lengkap mulai dari pengertian, fungsi, keunggulan, komponen, serta contohnya.
Untuk memahaminya secara lebih lanjut, hal pertama yang perlu kamu lakukan adalah mengetahui terlebih dahulu mengenai pengertian apa itu class diagram. Jadi, apa sih sebenarnya class diagram itu?
Pengertian Class Diagram
Class diagram atau dalam bahasa Indonesia disebut dengan istilah diagram kelas merupakan salah satu bentuk atau jenis diagram struktur yang ada pada UML (Unified Modeling Language).
Dimana class diagram dapat memberikan gambaran dengan lebih jelas mengenai struktur, deskripsi class, atribut, metode, dan hubungannya dari setiap objek yang ada.
Class diagram bersifat statis, artinya diagram ini tidak menjelaskan mengenai apa yang akan terjadi apabila terdapat hubungan antar kelas.
Namun, class diagram akan menjelaskan mengenai hubungan apa yang sebenarnya terjadi pada antar kelas.
Class diagram sangat cocok digunakan untuk berbagai project atau pekerjaan yang memiliki sifat object-oriented. Alasannya karena class diagram memiliki sebuah gambaran sangat mudah untuk digunakan.
Selain itu, class diagram juga memiliki bentuk atau desain model yang terbagi ke dalam dua bagian berbeda.
Untuk bagian pertama, yaitu penjabaran dari database atau basis data. Kemudian, untuk bagian kedua, yaitu modul MVC seperti class interface, class control, dan class entity.
Bagaimana Fungsi Class Diagram?
Setelah memahami pengertian class diagram, hal selanjutnya yang perlu kamu lakukan adalah memahami fungsinya.
Lantas, apa saja fungsi dari class diagram? Berikut ini adalah daftar fungsinya yang dapat kamu ketahui:
- Dapat menunjukan struktur dari sebuah sistem dengan sangat jelas.
- Dapat membantu meningkatkan pemahaman terkait gambaran umum atau sebuah skema dari suatu program.
- Dapat dimanfaatkan untuk menganalisis bisnis dan juga digunakan untuk membuat atau menciptakan model sistem dari sisi sebuah bisnis.
- Dapat memberikan sebuah gambaran atau skema sistem perangkat lunak serta relasi-relasi yang ada di dalamnya.
Apa Saja Keunggulan Dari Class Diagram?
Dengan memanfaatkan class diagram akan ada banyak sekali keunggulan yang bisa didapatkan untuk proses pengembangan perangkat lunak serta dalam bisnis.
Apa sajakah keunggulannya? Berikut ini adalah keunggulan-keunggulan dari class diagram:
- Class diagram dapat memberikan ilustrasi atau gambaran mengenai model data apa yang digunakan dalam sebuah sistem informasi meskipun model tersebut mudah atau sulit.
- Class diagram dapat memberikan gambaran umum secara jelas dan lebih baik mengenai skema dalam sebuah aplikasi.
- Class diagram dapat membantu menyampaikan secara visual mengenai berbagai kebutuhan spesifik dari suatu sistem untuk menyebarluaskan informasi tersebut ke dalam sebuah bisnis.
- Class diagram memiliki bagan yang mendetail di dalamnya, dimana bagan tersebut dapat menunjukan kode spesifik yang harus diprogram serta diterapkan ke struktur sesuai dengan kebutuhan.
- Class diagram dapat memberikan deskripsi terkait implementasi independen dari tipe yang digunakan oleh sistem yang kemudian diteruskan ke seluruh komponennya.
Apa Saja Komponen Class Diagram?
Class diagram memiliki beberapa komponen penyusun. Untuk mengetahui apa saja komponen tersebut, berikut ini adalah penjelasannya.
1. Komponen Atas
Komponen pertama adalah komponen bagian atas. Pada komponen ini berisi nama-nama kelas yang dibutuhkan, di mana setiap kelas memiliki nama-nama yang berbeda satu sama lain.
Istilah lain untuk menyebut nama tersebut dalam simple name atau nama yang sederhana.
2. Komponen Tengah
Komponen selanjutnya adalah komponen tengah. Komponen ini merupakan sebuah komponen yang di dalamnya berisikan atribut kelas yang memiliki fungsi untuk melakukan pendefinisian kualitas kelas.
Selain itu, komponen ini juga diperlukan untuk melakukan pendefinisian instance dari sebuah kelas.
3. Komponen Bawah
Selain atas dan bawah, class diagram juga memiliki komponen bawah. Ini adalah sebuah komponen dari class diagram yang di dalamnya menampilkan sebuah informasi terkait class atau kelas.
Di mana class tersebut ditampilkan dalam sebuah format daftar sehingga menyebabkan setiap sistem operasi memiliki barisannya sendiri.
Selain itu, komponen bawah juga mampu menggambarkan sebuah interaksi dari antar class sesuai dengan database atau basis data.
4. Komponen Tambahan
Terakhir, class diagram juga memiliki komponen tambahan.
Komponen yang satu ini terdiri dari berbagai jenis komponen yang cukup banyak mulai dari class, type, packages, interface, enumerations, objects, dan artifacts.
Seperti Apa Contoh Class Diagram?
Setelah memberikan penjelasan mengenai class diagram mulai dari pengertian, fungsi, kelebihan, serta komponennya.
Untuk memahami secara lebih mendalam mengenai class diagram, berikut ini Mamikos berikan 5 contoh class diagram yang dikutip dari Makinrajin.com, Dicoding.com, Glints.com, dan Pinhome.com.
1. Contoh class diagram dalam sistem penjualan
2. Contoh class diagram dalam sistem perpustakaan

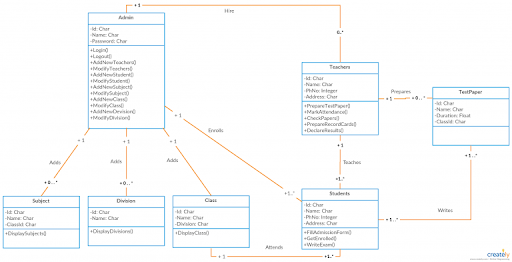

3. Contoh class diagram dalam sistem manajemen sekolah
4. Contoh class diagram dalam sistem Anjungan Tunai Mandiri (ATM)
5. Contoh class diagram dalam sistem manajemen hotel
Apakah Kamu Sudah Memahami Apa Itu Class Diagram?
Itulah tadi penjelasan secara lengkap mengenai apa itu class diagram. Mulai dari pengertian, fungsi, komponen, keunggulan hingga seperti apa contohnya.
Bagaimana, apakah kamu dapat memahaminya? Apabila kamu sudah mulai mengetahui dan mengerti mengenai apa itu class diagram, selanjutnya kamu dapat mulai untuk berlatih menggunakannya.
Demikianlah penjelasan yang bisa Mamikos berikan mengenai class diagram. Semoga semua informasi yang telah diberikan tersebut dapat bermanfaat bagi kamu.
